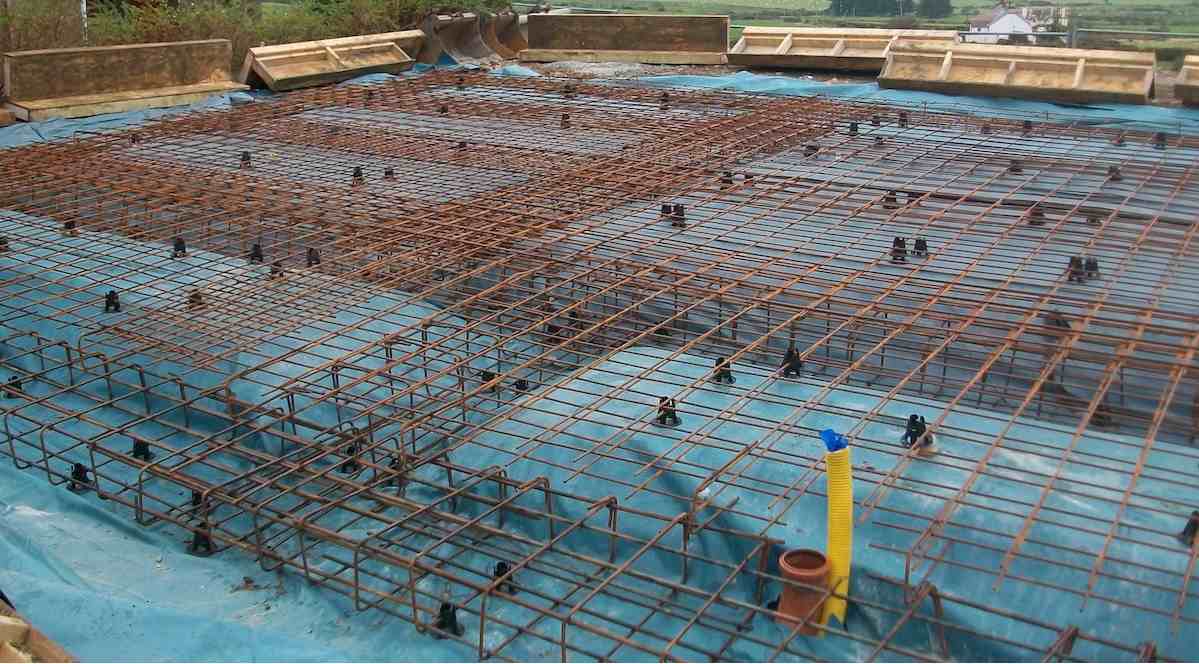

pondasi raft adalah salah satu jenis pondasi dangkal yang digunakan dalam konstruksi untuk mendistribusikan beban bangunan secara merata ke seluruh area tanah di bawahnya. Konsep dasarnya adalah menciptakan pelat beton yang luas dan kaku yang berfungsi sebagai “rakit” untuk menopang seluruh struktur bangunan. Artikel ini akan membahas secara mendalam mengenai pondasi raft, mulai dari definisi, jenis, keuntungan, kerugian, hingga aplikasi dan perhitungannya.
Dalam dunia teknik sipil, pemilihan jenis pondasi yang tepat sangat krusial untuk menjamin kestabilan dan keamanan bangunan. Pondasi raft menjadi solusi yang efektif, terutama ketika kondisi tanah memiliki daya dukung yang relatif rendah atau ketika beban bangunan sangat besar. Dengan mendistribusikan beban ke area yang lebih luas, pondasi raft mampu mengurangi tekanan tanah di bawahnya, sehingga mencegah penurunan (settlement) yang berlebihan.
1. Definisi Pondasi Raft
Pondasi Raft, yang juga dikenal sebagai pondasi pelat atau pondasi cawan, adalah sebuah plat beton bertulang yang membentang luas di bawah seluruh area bangunan atau sebagian besar area bangunan. Plat ini berfungsi untuk menanggung semua beban dari struktur di atasnya (termasuk dinding, kolom, dan lantai) dan menyebarkannya ke lapisan tanah di bawahnya. Tujuannya adalah agar tekanan yang diterima oleh tanah tidak melebihi daya dukung izin tanah tersebut.
2. Jenis-jenis Pondasi Raft
Meskipun konsep dasarnya sama, pondasi raft dapat bervariasi dalam desain dan konstruksinya tergantung pada kebutuhan struktur dan kondisi tanah. Berikut adalah beberapa jenis pondasi raft yang umum ditemui:
2.1. Pondasi Raft Pelat Datar Sederhana (Flat Slab Raft)
Ini adalah jenis pondasi raft yang paling dasar, berupa pelat beton bertulang datar tanpa balok penopang. Beban dari kolom atau dinding didistribusikan langsung melalui pelat ke tanah. Jenis ini cocok untuk bangunan dengan beban ringan hingga sedang dan kondisi tanah yang cukup baik.
2.2. Pondasi Raft dengan Balok (Beam-Slab Raft)
Pada jenis ini, terdapat balok-balok yang terintegrasi dengan pelat raft, baik di atas maupun di bawah pelat. Balok-balok ini berfungsi untuk meningkatkan kekakuan pelat dan membantu mendistribusikan beban dari kolom ke area yang lebih luas. Pondasi raft jenis ini lebih kaku dan cocok untuk bangunan dengan beban lebih berat atau ketika diperlukan penopang tambahan.
2.3. Pondasi Raft Kotak (Box Raft Foundation)
Jenis pondasi raft ini menyerupai sebuah kotak terbuka atau cekung, di mana pelat bawah dihubungkan oleh dinding vertikal (ribs) yang membentuk ruang-ruang di bawah pelat. Desain ini memberikan kekakuan yang sangat tinggi dan efektif untuk menahan momen lentur yang besar, cocok untuk bangunan bertingkat tinggi atau dengan beban yang sangat signifikan.
2.4. Pondasi Raft Berongga (Cellular Raft Foundation)
Mirip dengan pondasi raft kotak, namun menggunakan dua pelat beton bertulang yang dihubungkan oleh dinding vertikal atau balok, menciptakan ruang-ruang udara di antara kedua pelat. Desain ini sangat kaku dan ringan dibandingkan dengan pondasi raft padat dengan dimensi yang sama, sering digunakan untuk menjangkau jarak yang lebih jauh atau menahan beban yang sangat besar.
3. Keuntungan Pondasi Raft
Penggunaan pondasi raft menawarkan beberapa keuntungan signifikan dalam proyek konstruksi:
- Distribusi Beban yang Merata: Keunggulan utama pondasi raft adalah kemampuannya mendistribusikan beban bangunan ke area tanah yang luas, mengurangi tekanan per satuan luas.
- Mengurangi Penurunan (Settlement): Dengan distribusi beban yang merata, penurunan bangunan cenderung lebih seragam dan minimal, terutama pada tanah lunak.
- Efektif pada Tanah Lunak: Pondasi ini sangat cocok untuk lokasi dengan daya dukung tanah yang rendah atau tanah yang dapat dikompresi (compressible soil).
- Mengurangi Kebutuhan Timbunan: Dalam beberapa kasus, pondasi raft dapat mengurangi kebutuhan akan material timbunan atau perbaikan tanah.
- Fleksibilitas Desain Kolom: Memungkinkan penempatan kolom dengan jarak yang lebih fleksibel tanpa perlu khawatir tentang konsentrasi beban yang berlebihan pada satu titik.
- Menghemat Waktu dan Biaya (dalam kondisi tertentu): Jika dibandingkan dengan penggunaan banyak tiang pancang yang dalam, pondasi raft bisa lebih cepat dan ekonomis untuk bangunan dengan beban tertentu dan kondisi tanah yang sesuai.
4. Kerugian Pondasi Raft
Meskipun memiliki banyak kelebihan, pondasi raft juga memiliki beberapa keterbatasan:
- Kebutuhan Beton dan Baja yang Signifikan: Karena luasnya cakupan, pondasi raft memerlukan jumlah beton dan tulangan baja yang cukup banyak, yang dapat meningkatkan biaya material.
- Memerlukan Penggalian yang Luas: Pemasangan pondasi raft membutuhkan penggalian area yang luas, yang bisa menjadi tantangan di lokasi yang padat atau memiliki keterbatasan ruang.
- Desain dan Perhitungan Kompleks: Perencanaan pondasi raft memerlukan analisis struktural yang cermat untuk memastikan kekakuan dan kekuatan yang memadai.
- Tidak Cocok untuk Beban Sangat Terpusat: Jika beban bangunan sangat terpusat pada beberapa titik saja, pondasi raft mungkin bukan solusi yang paling efisien.
- Potensi Retak Akibat Perbedaan Suhu: Pelat beton yang luas rentan terhadap retak akibat perubahan suhu jika tidak dirancang dengan sambungan muai susut yang tepat.
5. Aplikasi Pondasi Raft
Pondasi raft banyak diaplikasikan dalam berbagai jenis konstruksi, antara lain:
- Bangunan hunian dan komersial dengan banyak lantai.
- Gedung perkantoran dan pusat perbelanjaan.
- Bangunan industri dengan beban mesin yang berat.
- Konstruksi di area dengan muka air tanah tinggi.
- Bangunan di atas tanah lunak atau tanah dengan daya dukung rendah.
- Tangki penyimpanan dan struktur berat lainnya.
6. Perhitungan Pondasi Raft
Perhitungan pondasi raft melibatkan beberapa tahapan penting yang harus dilakukan oleh insinyur sipil yang kompeten. Tahapan ini meliputi:
6.1. Penentuan Beban
Langkah pertama adalah menghitung semua beban yang akan diterima oleh pondasi, termasuk beban mati (berat sendiri bangunan) dan beban hidup (penggunaan bangunan). Beban dari kolom, dinding, dan elemen struktur lainnya harus diidentifikasi.
6.2. Analisis Daya Dukung Tanah
Dilakukan penyelidikan tanah (soil investigation) untuk mengetahui karakteristik tanah di lokasi, seperti jenis tanah, kuat geser tanah, dan modulus of compressibility. Data ini digunakan untuk menentukan daya dukung izin tanah dan memperkirakan potensi penurunan.
6.3. Desain Pelat dan Balok
Berdasarkan beban dan daya dukung tanah, insinyur akan mendesain dimensi pelat (ketebalan) dan balok (jika ada), serta menentukan jumlah dan diameter tulangan baja yang diperlukan. Perhitungan ini mempertimbangkan lentur, geser, dan geser pons (punching shear) pada pelat.
6.4. Analisis Penurunan (Settlement Analysis)
Perhitungan penurunan total dan penurunan diferensial (perbedaan penurunan antara dua titik) dilakukan untuk memastikan bahwa penurunan tersebut masih dalam batas yang diizinkan. Metode analisis penurunan dapat bervariasi tergantung pada kompleksitas struktur dan kondisi tanah.
6.5. Verifikasi Kekakuan
Untuk pondasi raft jenis beam-slab atau yang lebih kompleks, kekakuan struktur pondasi harus diverifikasi untuk memastikan bahwa lendutan (deflection) pelat dan balok tidak berlebihan.
7. Konstruksi Pondasi Raft
Proses konstruksi pondasi raft umumnya meliputi tahapan berikut:
- Persiapan Lahan: Pembersihan area, perataan tanah, dan pemancangan bouwmark.
- Penggalian: Menggali
